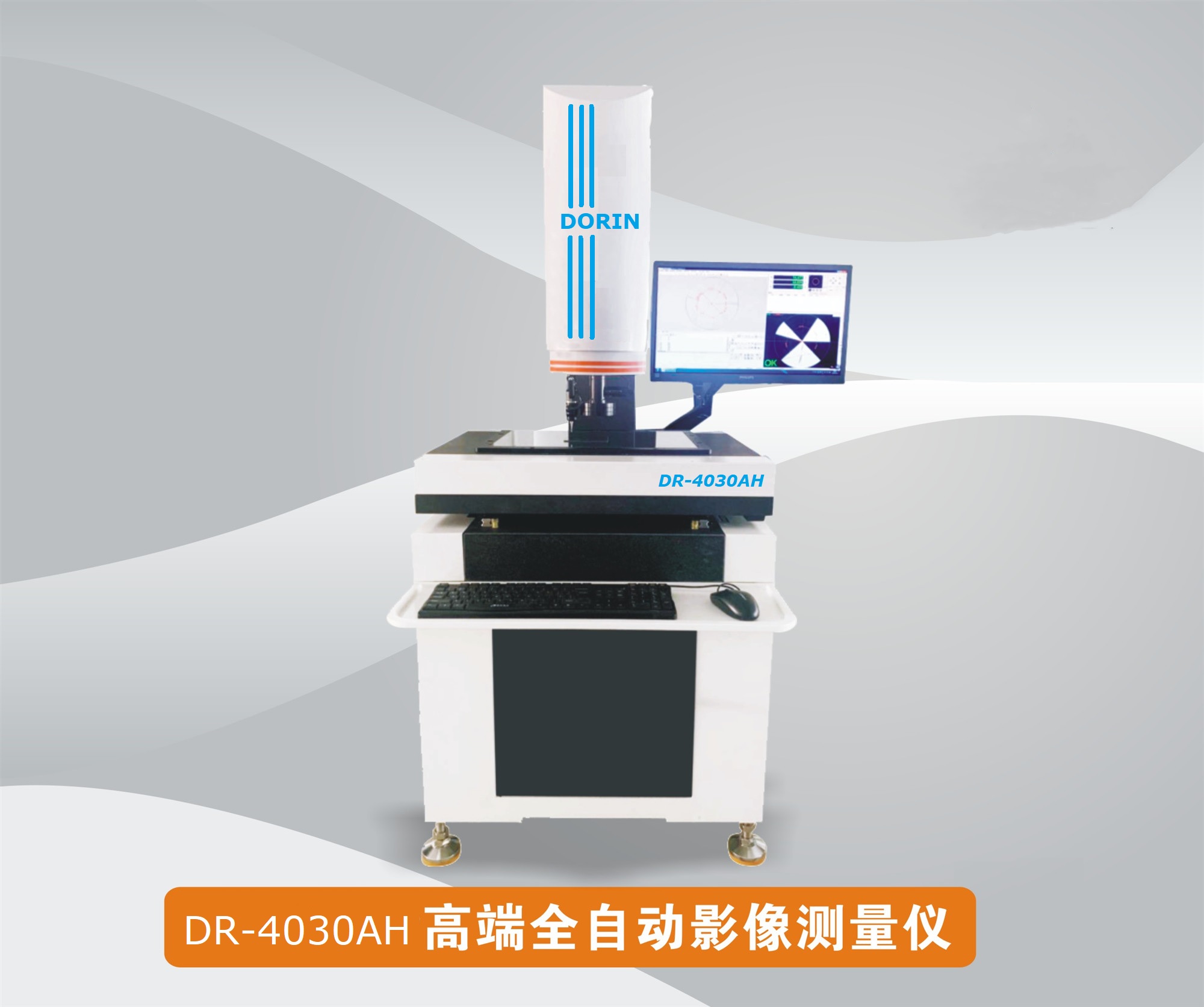

DR-4030AH全自動影像激光測量?jī)x
AIM-P系列為一款高性能的自動光學影像量測儀。此產品具有高速與精準的特性,可在單一機臺上執行多種功能,大大減少重復購置機臺的花費與使用空間的浪費。能高效地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于PCB 板、菲林、保護膜、光學玻璃、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業,實現大批量快速精準檢測。
DR-4030AH全自動影像激光測量?jī)x
AIM-P系列為一款高性能的自動光學影像量測儀。此產品具有高速與精準的特性,可在單一機臺上執行多種功能,大大減少重復購置機臺的花費與使用空間的浪費。能高效地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于PCB 板、菲林、保護膜、光學玻璃、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業,實現大批量快速精準檢測。
一、
儀器特點
1、
整機采用天然大理石制作(行業內儀器X、Y測量平臺普遍是采用鑄鐵及鑄鋁制造,熱脹冷縮明顯大于天然大理石,如此無法確保儀器長久保持精度穩定),永不形變,高精度,高穩定性
全新流線型的造型設計,外觀整潔、直觀、大方。
采用全閉環伺服控制技術,運行平穩,噪音低,運行速度快。
全搖桿/鼠標操作,簡單易用
底光和表面光采用可調試LED冷光源,可實現對各種復雜表面工件進行精確量測,采用
LED冷光源則可以避免一般熱光源帶來的熱脹冷縮的弊病,避免工件二次變形。
采用美國TEO 43萬像素工業高清晰彩色CCD
采用STEP-ZOOM定格卡位連續變倍鏡頭,變倍率無需校正,大大提高了工作效率及測量精度,影像放大30X--200X 。
Z軸采用平行直線導軌結構加配重塊設計,減輕了其重量,提高結構的穩定性,并減少了其自身變形,提高了Z軸的定位精度及穩定性。
測量軟件:采用本公司自行研發的,功能強大的測量軟件,可以方便快捷的對各種工件進行精確量測,為用戶提供了完善的測量解決方案
配日本歐姆龍ZW-S7030白光共焦激光,可測量平面度、高度等
二、
技術參數
yle="width:648px;">
yle="width:194px;"> 儀器型號 |
yle="width:454px;"> DR-4030AH |
yle="width:194px;"> 儀器參數 |
yle="width:81px;"> 測量范圍 |
yle="width:113px;"> X |
yle="width:454px;"> 400mm |
yle="width:113px;"> Y |
yle="width:454px;"> 300mm |
yle="width:113px;"> Z |
yle="width:454px;"> 200mm |
yle="width:81px;"> 工
作
臺 |
yle="width:113px;"> 大理石臺面 |
yle="width:454px;"> 560mm*460mm |
yle="width:113px;"> 承重 |
yle="width:454px;"> 30kg |
yle="width:113px;"> CCD |
yle="width:454px;"> 美國TEO 800TV線工業高清晰彩色CCD |
yle="width:113px;"> 激光 |
yle="width:454px;"> 日本歐姆龍ZW-S7030白光共焦激光 |
yle="width:113px;"> 變焦物鏡 |
yle="width:454px;"> 手動卡位連續變焦鏡頭0.7-4.5X(選配同軸光) |
yle="width:113px;"> 視頻放大分倍率 |
yle="width:454px;"> 影像倍數30X-200X |
yle="width:113px;"> 工作距離 |
yle="width:454px;"> 85mm |
yle="width:113px;"> 顯示分辨率 |
yle="width:454px;"> 0.0001mm |
yle="width:648px;"> 運動控制系統:全閉環控制:三軸伺服馬達全閉環控制 |
yle="width:81px;"> 光柵尺 |
yle="width:567px;"> 高精密封閉(防塵、防油)光柵尺 分辨率: 0.001mm |
yle="width:81px;"> 重復性 |
yle="width:567px;"> 2μm |
yle="width:81px;"> 測量精度 |
yle="width:567px;"> ≦(3+L/200)um |
yle="width:81px;"> 外形尺寸 |
yle="width:567px;"> 1600*1300*1780 |
yle="width:81px;"> 儀器重量 |
yle="width:567px;"> 320KG |
yle="width:81px;"> 照明 |
yle="width:567px;"> 可程控四環八區LED表面光及直軸輪廓冷光源(選配同軸冷光源),亮度可調 |
yle="width:81px;"> 電源 |
yle="width:567px;"> 110V-220V±10% 50/60Hz 電流大于10A |
yle="width:81px;"> 量測系統 |
yle="width:567px;"> INSPECT3D-CNC |
yle="width:81px;"> 保修期 |
yle="width:567px;"> 一年 |
三、配置:
yle="width:587px;">
yle="width:47px;"> 序號 |
yle="width:130px;"> 名稱 |
yle="width:251px;"> 規格/品牌 |
yle="width:46px;"> 單位 |
yle="width:47px;"> 數量 |
yle="width:67px;"> 備注 |
yle="width:47px;"> 1 |
yle="width:130px;"> 機身、工作臺 |
yle="width:251px;"> 00級天然大理石底座和立柱 |
yle="width:46px;"> 套 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 2 |
yle="width:130px;"> CCD |
yle="width:251px;"> 美國TEO 800TV線工業高清晰彩色CCD |
yle="width:46px;"> 個 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 3 |
yle="width:130px;"> 鏡頭 |
yle="width:251px;"> STEP-ZOOM定格卡位連續變倍鏡頭 |
yle="width:46px;"> 個 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 4 |
yle="width:130px;"> 光柵尺 |
yle="width:251px;"> 高精密封閉(防塵、防油)光柵尺 |
yle="width:46px;"> 條 |
yle="width:47px;"> 3 |
yle="width:67px;"> |
yle="width:47px;"> 5 |
yle="width:130px;"> 馬達 |
yle="width:251px;"> UWC |
yle="width:46px;"> 個 |
yle="width:47px;"> 3 |
yle="width:67px;"> |
yle="width:47px;"> 6 |
yle="width:130px;"> (儀器桌)底座 |
yle="width:251px;"> 定制 |
yle="width:46px;"> 個 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 7 |
yle="width:130px;"> 軟件(加密鎖) |
yle="width:251px;"> 定制 |
yle="width:46px;"> 套 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 8 |
yle="width:130px;"> 運動控制 |
yle="width:251px;"> UWC4000I |
yle="width:46px;"> 塊 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 9 |
yle="width:130px;"> 影像卡 |
yle="width:251px;"> SDK2000 |
yle="width:46px;"> 塊 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 10 |
yle="width:130px;"> 激光 |
yle="width:251px;"> 日本歐姆龍ZW-S7030白光共焦激光 |
yle="width:46px;"> 套 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 11 |
yle="width:130px;"> 校正塊 |
yle="width:251px;"> 定制 |
yle="width:46px;"> 塊 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 12 |
yle="width:130px;"> 光學玻璃 |
yle="width:251px;"> 定制 |
yle="width:46px;"> 塊 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 13 |
yle="width:130px;"> 產品合格證 |
yle="width:251px;"> 定制 |
yle="width:46px;"> 份 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 14 |
yle="width:130px;"> 產品維修卡 |
yle="width:251px;"> 定制 |
yle="width:46px;"> 份 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 15 |
yle="width:130px;"> 檢驗報告 |
yle="width:251px;"> 定制 |
yle="width:46px;"> 份 |
yle="width:47px;"> 1 |
yle="width:67px;"> |
yle="width:47px;"> 16 |
yle="width:130px;"> 電腦 |
yle="width:251px;"> CPU:G630/主板:華碩P8H61/內存2G/硬盤:500G/光驅:16XDVD/顯示器: 19LCD |
yle="width:46px;"> 套 |
yle="width:47px;">
1 |
yle="width:67px;"> |
yle="clear:both;">
