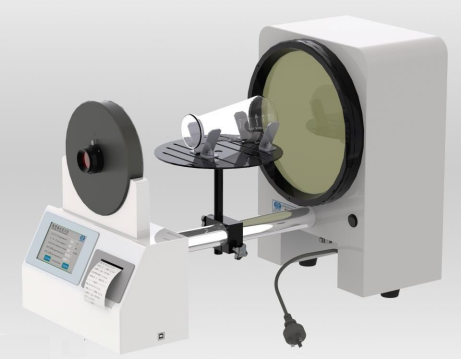

DR-250C 觸摸屏數顯偏光應力儀
1. 用途及使用范圍
DR-250C 觸摸屏數顯偏光應力儀,是集應力檢測、數據計算、液晶觸屏、打印輸出等多種功能于一體的玻璃及透明塑料制品內應力檢測儀器,進一步滿足了醫藥、食品包裝等行業以及計量檢測服務機構對應力檢測的規范性要求。
DR-250C 觸摸屏數顯偏光應力儀,選用高精度編碼器進行測量,使用彩色5英吋觸摸屏顯示檢測結果,適合光學儀器廠、玻璃廠、玻璃制品廠、藥包企業、實驗室、計量檢測服務機構使用,用于測量各類玻璃制品(包括各類玻璃瓶、罐、杯、管、器皿、燈泡、燈管、玻璃量器、玻璃儀器、光學儀器、異型制品、手機屏幕等)、水晶制品、人工寶石、透明塑料制品及其它光學材料內應力的測量。
DR-250C 觸摸屏數顯偏光應力儀,具有直徑250㎜大視場,能夠滿足用戶大口徑玻璃制品的檢測要求;同時配備1/4波片和
全波片(也稱靈敏色片),因此提供兩種測量方法:
l 定量測量(Senarmont 補償法):儀器配備1/4波片,采用補償法定量測定玻璃的內應力數值。
l 定性測量(比色法):儀器配備全波片,可以根據偏振場中的干涉色序,通過觀察干涉顏色情況,定性判斷玻璃制
品的內應力大小及分布。
2. 技術特色
DR-250C 觸摸屏數顯偏光應力儀,具有測量精度高、應力數據自動計算、直觀顯示多組數據、打印、暗視場無需校準及綠色節能等先進特點:
l 測量精度高:采用高精度角度編碼器,測量精度優于2.0nm。
l 五組數據直觀顯示:使用彩色5英寸液晶顯示屏同時顯示5組數據。結合用戶輸入的參數自動進行計算,可同時顯示測量角度值、光程差數值、單位厚度光程差、表觀應力級數和真實應力級數。
l 中英文界面觸摸屏操作:中英文觸摸屏操作界面。
l 機載微型打印機用于打印檢測結果票據。
l 無需校準暗視場:儀器始終保持正確零點,用戶測量過程中無需重復校準零點, 避免人為校準造成誤差。
l 綠色節能:儀器采用 LED 光源,綠色節能,壽命更長。
l 人體工程學和模塊化設計:方便用戶使用和維護。
3. 符合標準
DR-250C 觸摸屏數顯偏光應力儀在出廠前已嚴格調試,開機即可使用,符合或滿足如下標準(包括但不限于)要求:
l GB/T 4545 《玻璃瓶罐內應力檢驗方法》
l GB/T 12415 《藥用玻璃容器內應力檢驗方法》
l GB/T 15726 《玻璃儀器內應力檢驗方法》
l GB/T 18144 《玻璃應力測試方法》
l YBB00162003 《國家藥品包裝容器(材料)方法標準 內應力測定法》
l JC/T 655 《石英玻璃制品內應力檢驗方法》
l JC/T 915 《熱彎玻璃》
l ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)(玻璃容器偏振鏡檢查的試驗方法)
4. 主要技術參數
測量精度 | ≤ 2nm |
復零誤差 | ≤ 2nm |
光程差示值 | 0.1nm |
角度示值 | 0.1° |
全波片光程差 | 565nm |
1/4波片光程差 | 141±14nm |
偏振場直徑 | 250mm |
視場光亮度 | >120cd/m2 |
檢偏鏡旋轉角度 | 360°(±180°) |
| 偏振場間距調整范圍 | 220-430mm |
光源 | LED 暖白光 |
電源 | AC 220V/50Hz |
總功率 | <35W(峰值) |
顯示屏 | 彩色 5 英吋觸摸屏 |
打印機 | 微型針式打印機/58-40mm/普通白卷紙 |
凈重/包裝 | 13.5Kg/23Kg(木箱 620X390X500) |
